Considere o lote ilustrado a seguir (situado no Núcleo Cidade Nova, área urbana de Marabá-PA), a planilha ilustrada após a imagem do lote e, estritamente, os índices relatados nesta questão. As dimensões básicas do lote são: testada de 64,5 m; área de 7.242 m²; profundidade média de 118 m. A largura da rua no trecho é de 7,4 m (variável L na equação do gabarito da imagem a seguir) e o recuo considerado é de 3,0 m (variável R na equação do gabarito da imagem a seguir). A equação para definir o gabarito é 2,5 x (L+R).



Figura 13 Representação esquemática do lote em análise no Núcleo Cidade Nova, Marabá-PA. Fonte: Google Earth, imagem Airbus, 21 mai. 2024.

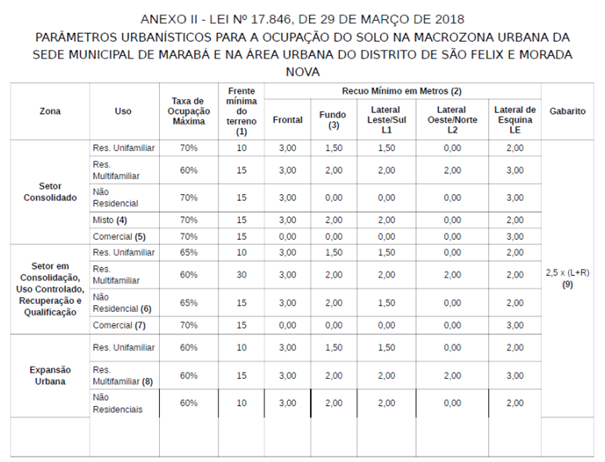

Figura 14 Quadro de índices urbanísticos do Plano Diretor do Município de Marabá, Lei Municipal nº 17.846, de 29 de março de 2018, Anexo II, p. 116. Fonte: < https://www.governotransparente.com.br/transparencia/documentos/44669490/download/29/Plano_Diretor_Participativo_%2017.84 6_Março_2018.pdf>.

Pensando na implantação de uso residencial multifamiliar e aplicando no lote os índices urbanísticos constantes do Plano Diretor do Município (Anexo II – Lei nº 17.846, de 29 de março de 2018) para o Setor em Consolidação, temos resultantes como potenciais construtivos e morfologias edilícias:

A Secretaria de Estado de Obras Públicas (SEOP) do Governo do Estado do Pará, através de sua Coordenadoria de Orçamentos e Custos, publica mensalmente a Planilha de custo e Composição de custo unitário de obras civis do Estado. A seguir, vê-se planilha de composição de custo unitário de item de obra civil, com cinco células faltantes, numeradas sequencialmente: (1); (2); (3); (4); (5).

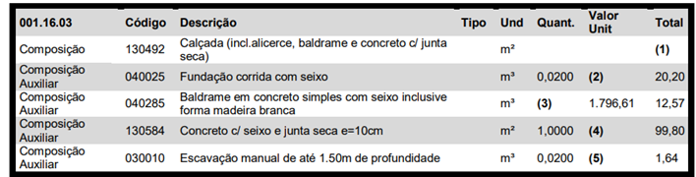

Tabela 1 Composição de custo unitário da Secretaria de Estado de Obras Públicas do Pará (SEOP), outubro de 2024. Disponível em: <https://www.seop.pa.gov.br/planilha-de-custo-0>. Acesso em: 27 jan. 2025.

O conteúdo das células faltantes é, respectivamente,

Orçamentos de obras civis, principalmente no setor público, são informados por bases referenciais de dados nacionais e regionais, atualizadas periodicamente, como o SINAPI (Sistema Nacional de Pesquisa de Custos e Índices da Construção Civil), gerenciado pela Caixa Econômica Federal. Baseado em índices e preços coletados pelo IBGE (Instituto Brasileiro de Geografia e Estatística), o SINAPI viabiliza orçamentos de referência para a contratação de obras públicas no país, em qualquer nível territorial, jurisdicional ou governamental. Sobre orçamentos de obras públicas no Brasil, é correto afirmar que

Sobre instalações prediais hidrossanitárias, segundo Normas Técnicas brasileiras, é apropriado dizer que

Para o pré-dimensionamento de estruturas de concreto de pequeno e médio porte, considerando largura nominal de pilares e vigas em 0,20 m, vãos longitudinais e transversais de 5,00 m, a altura de viga e o comprimento da seção do pilar em planta seriam (em metros), respectivamente, de

Analise os esquemas básicos de projetos de quadras a seguir. Os lotes estão numerados em dois arranjos hipotéticos de quadras, com medidas básicas (faces de quadra, testadas, profundidades) indicadas em cotas em metros.

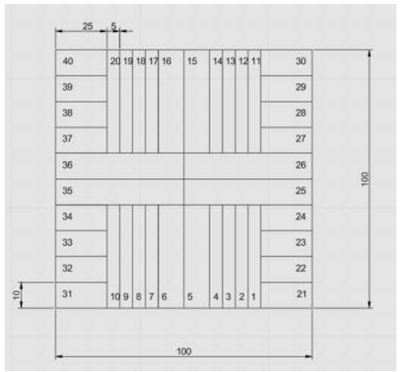

Figura 11 Esquema básico de projeto de quadra quadrática com lotes variados, cotas em metros.

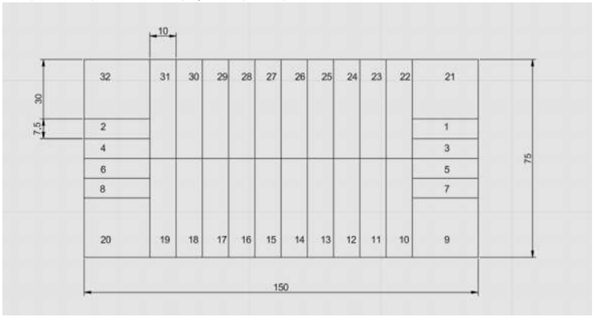

Figura 12 Esquema básico de projeto de quadra retangular com lotes variados, cotas em metros.

Urbanisticamente, é correto afirmar que

O Plano Diretor do Município de Marabá (Lei Municipal nº 17.846, de 29 de março de 2018) estabelece, em seu Art. 151, inc. II: “Vias coletoras pista dupla largura mínima: 12,00 m (doze metros) deverão ter canteiros de no mínimo 2,50 m (dois metros e meio) de largura e calçadas de 2,00 m (dois metros) de faixa livre”.

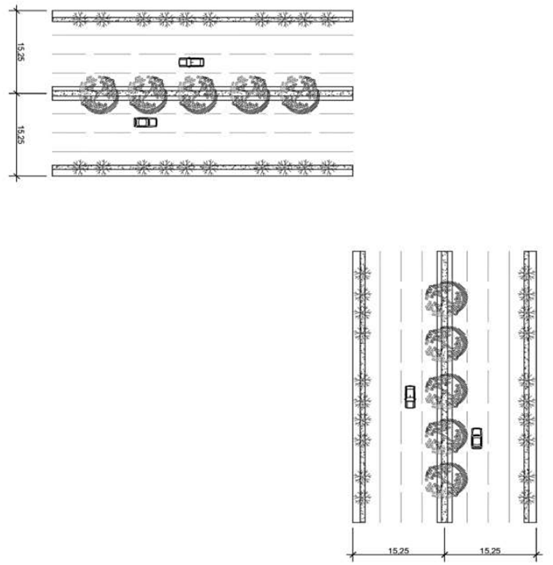

Figura 10 Esquema básico de vias coletoras em planta, conforme Art. 151, inc. II do Plano Diretor Municipal de Marabá, posicionadas em sentidos de provável entroncamento.

Considerando a determinação da Lei e a ilustração acima, é correto afirmar que

Considere a ilustração a seguir.



Figura 9 Rebaixamento de calçada - vista superior. Fonte: ABNT (Associação Brasileira de Normas Técnicas). NBR 9050 - Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos. 161 f. Rio de Janeiro: ABNT, 25 jan. 2021. p. 79.

Com referência à Norma Técnica brasileira NBR 9050/2020, alterada em 2021, que versa sobre Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos, e em atenção à ilustração acima, é correto afirmar que

Leia o seguinte trecho, extraído do Código de Obras do Município de Marabá-PA, Lei Municipal nº 17.332, de 30/12/2008. Considere-o, bem como as Normas Técnicas brasileiras afeitas ao tema. Art. 36. [...] § 1º. As rampas poderão apresentar inclinação máxima de 20% (vinte por cento) para uso de veículos e de 10% (dez por cento) para uso de pedestres (MARABÁ, Prefeitura Municipal; Câmara Municipal.

Lei nº 13.332, de 30 de dezembro de 2008. Institui novo Código de Obras do Município de Marabá e expede outras providências. 43 f. Marabá-PA: Prefeitura Municipal, 2008. Disponível em: Disponível em: <https://www.governotransparente.com.br/transparencia/documentos/44669490/download/26/Codigo_obras_17332_30_dezembro

_2008.pdf>. Acesso em: 20 jan. 2025.

Sobre os tópicos abordados no trecho, acerca da área de Arquitetura e Urbanismo, é correto dizer que

Analise a sequência de imagens de um empreendimento habitacional de médio padrão situado na área urbana de Marabá-PA, com indicações de implantação e escala gráfica. Considere que, em Marabá-PA, a principal incidência de correntes de ar é no sentido Norte.

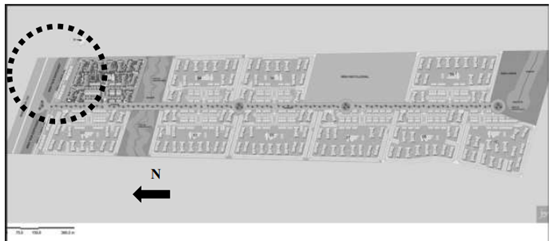

Figura 4 Implantação geral da gleba com urbanização do empreendimento imobiliário às margens da Rodovia Transamazônica,

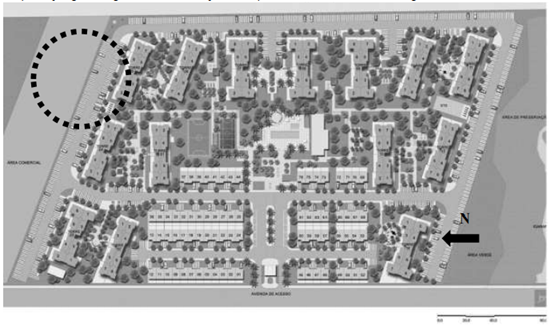

Figura 5 Quadra de referência do empreendimento imobiliário, em planta, com destaque para o pavilhão "Torre 05" e indicação do sentido Norte. Fonte: <https://bit.ly/4ge1dxY> .

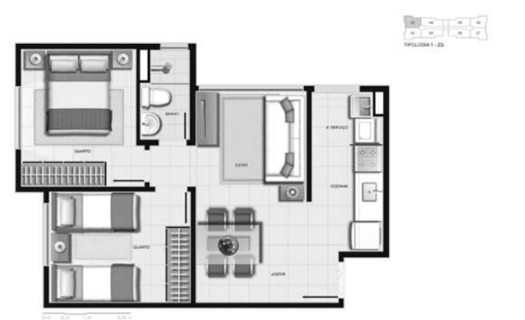

Figura 6 Leiaute de unidade habitacional do tipo apartamento, indicada como "Tipologia 01 - 2Q". Fonte: <https://bit.ly/4ge1dxY> .



Figura 7 Disposição das unidades habitacionais da "Torre 05" em questão, com destaque para a unidade "02". Fonte: <https://bit.ly/4ge1dxY>



Figura 8 Detalhe em planta da quadra com a "Torre 05" e a identificação das unidades habitacionais. Fonte: https://bit.ly/4ge1dxY

Tomando como referência a unidade habitacional ilustrada e identificada com o código “2Q” e considerando sua planta e orientação, é correto afirmar que
