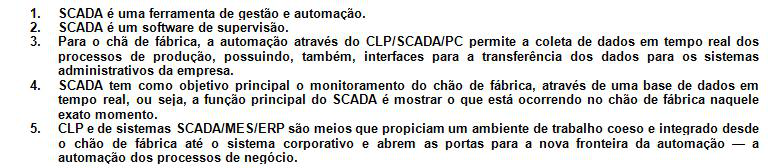

Sobre os conceitos de CLP e Sistemas de Supervisão Controle e Aquisição de Dados – SCADA, considere as seguintes afirmativas:

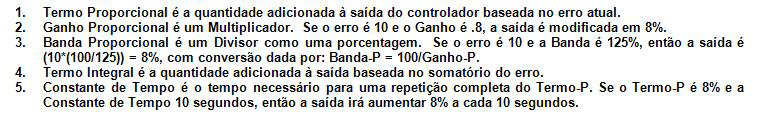

Em relação à aplicação prática de controladores PID, considere as descrições das unidades PID abaixo:

Nesse tipo de sistema de controle, o processo de amostragem não pode ser realizado a uma taxa constante, visto que o conversor analógico-digital tem como entrada um sinal de amplitude extremamente baixa.

Nas funções de transferência abaixo, assinale a alternativa que corresponde à função de um controlador proporcional-integralderivativo.

Sobre automação industrial e controlador lógico programável – CLP, analise as proposições abaixo:

I – Na programação do CLP em diagramas de contatos, as instruções são referentes aos contatos normalmente abertos e fechados, e às bobinas de saída, sendo este diagrama denominado linguagem TAND.

II – As ações básicas dos controladores industriais são ligadesliga, proporcional, proporcional-complementar e proporcional-integral-derivativa.

III –A utilização de realimentação nos sistemas de controle deve ser realizada para reduzir o módulo da função de transferência relativa a variação de parâmetros e perturbações indesejáveis.

Está (ão) correta (s) apenas:

Sobre sistemas de controle e automação industrial, analise as proposições abaixo:

I – Os sistemas de controle de realimentação não atuam efetivamente em processos industriais com constante de tempo reduzidas.

II – Os sistemas de controle onde a variável controlada muda no tempo são denominados servomecanismos.

III – Os sistemas de controle antecipativos têm aplicação nos processos industriais com fluxos de massa ou energia relativos a variável controlada, que envolvem grandes constantes de tempo.

Está (ão) correta (s) apenas:

Por meio de sistema supervisório, um operador humano pode acompanhar a evolução das variáveis de um processo bem como ser alertado, por meio de alarmes, da ocorrência de alguma anomalia.

Se um dos pólos de um sistema em malha fechada tiver parte imaginária positiva, então o sistema é instável.

É denominado em malha aberta o sistema de controle que determina a ação de controle com base em, no mínimo, um elo de realimentação direta ou indireta das saídas.

O codificador óptico incremental, comumente conhecido por optical incremental encoder, é utilizado principalmente na medição de pequenos deslocamentos angulares de eixos rotativos.
