A NBR 8160 recomenda que as declividades mínimas adotadas para tubulações com diâmetro nominal de 100mm, 75mm, 50mm e 40mm, sejam, respectivamente, de:

Considere os símbolos e suas ações a seguir:

“ _ ” – pressionar uma vez a tecla espaço no teclado; “ + ” – pressionar uma vez o botão esquerdo do mouse na área de desenho.

Utilizando o programa AUTOCAD 2019 com sua configuração padrão, é possível desenhar a mesma figura de diversas maneiras diferentes. Para desenhar um triângulo equilátero com lado medindo uma unidade, deve-se utilizar a sequência de comandos:

Uma edificação com pavimentos-tipo de mesma área tem os seguintes parâmetros urbanísticos:

- Lote urbano com dimensões de 24mx30m.
- Afastamento frontal = 5m • Afastamentos laterais = 3m
- Afastamento dos fundos = 5m
- Índice de aproveitamento do terreno (IAT) = 2,4 • Taxa de ocupação (TO) = 40%
- Gabarito = cinco pavimentos

Considerando que os parâmetros urbanísticos sejam respeitados integralmente, nesse lote, a área:

O uso de barreiras físicas no projeto arquitetônico visando ao controle de infecção em EAS é fundamental, especialmente na separação dos fluxos limpo e sujo. Considerando as diretrizes da norma, os critérios de projeto estabelecem que o(s):

No desenvolvimento do projeto executivo de arquitetura para estabelecimentos assistenciais de saúde (EAS), as condições ambientais necessárias ao auxílio do controle da infecção dependem de pré-requisitos dos diferentes ambientes, quanto ao risco de transmissão. A classificação dos ambientes em áreas críticas, semicríticas e não críticas implica em exigências construtivas diferenciadas. Considerando essas exigências, no projeto executivo de arquitetura, precisa estar previsto que:

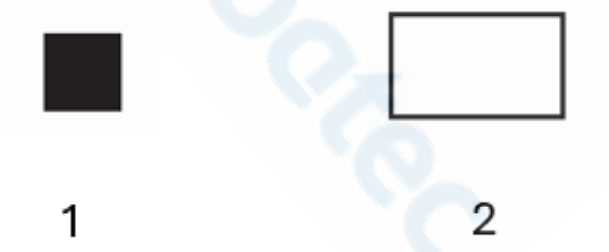

Observe a imagem a seguir.

Com base nas orientações para representação gráfica aplicada a projetos arquitetônicos e urbanísticos constantes na NBR 6492, pode ser elaborado um projeto de arquitetura utilizando o traçado dessa imagem para representar:

Ao elaborar um projeto de sanitário acessível, o arquiteto deve verificar se o posicionamento dos elementos atende às exigências normativas. Considerando exclusivamente os critérios estabelecidos pela norma, a exigência relacionada à bacia sanitária em sanitários acessíveis é:

Em uma reforma de uma edificação urbana existente, não é possível alterar a largura de um corredor de circulação horizontal com 12m de extensão para 1,50m, considerando a acessibilidade de usuários em cadeira de rodas e pessoas com mobilidade reduzida. Nesse caso, o projeto de reforma deverá prever que a largura mínima livre do corredor será de:

A NBR 8545, norma sobre os procedimentos para a execução de alvenaria sem função estrutural de tijolos e blocos cerâmicos, estabelece que:

Conforme as diretrizes da NBR 9574, os detalhes construtivos que devem estar previstos nos projetos executivos de impermeabilização incluem:
