A emissão de pareceres técnicos constitui uma das atribuições profissionais do arquiteto e urbanista. O Código de Ética e Disciplina do CAU/BR, aprovado pela Resolução CAU/BR n.º 52 DE 06/09/2013, define regras que devem orientar a atuação profissional na elaboração desses pareceres. Com base nesse Código, analise as assertivas a seguir:

I.O arquiteto e urbanista, quando chamado a cumprir tarefas de fiscalização, controle ou gerenciamento técnico de contratos de serviços de Arquitetura e Urbanismo, deve abster-se de qualquer atitude motivada por interesses privados que comprometam seus deveres profissionais, devendo sempre fundamentar claramente suas decisões e pareceres em critérios estritamente técnicos e funcionais.

II.O arquiteto e urbanista, em qualquer situação em que deva emitir parecer técnico, nomeadamente no caso de litígio entre projetista, dono de obra, construtor ou entidade pública, deve agir sempre com imparcialidade, interpretando com rigor técnico estrito e inteira justiça as condições dos contratos, os fatos técnicos pertinentes e os documentos normativos existentes.

III.O arquiteto e urbanista, quando convidado a emitir parecer ou reformular serviços profissionais desenvolvidos por colegas, deve restringir-se a realizar a atividade, sem informá-los, sob pena de incorrer em infração ética.

É correto o que se afirma em:

De acordo com o Instituto do Patrimônio Histórico e Artístico Nacional (IPHAN), as Cartas Patrimoniais constituem-se em documentos de referência que reúnem diretrizes e recomendações para a proteção e a preservação do patrimônio cultural, elaborados em diferentes contextos históricos e geográficos, a exemplo da Carta de Veneza (1964). No que se refere a este documento, analise as afirmativas a seguir e assinale a alternativa correta:

Em determinado município, a lei de uso e ocupação do solo estabelece que, em uma Zona Comercial, mediante outorga onerosa, a Taxa de Ocupação (TO) máxima é de 80% e o Coeficiente de Aproveitamento (CA) máximo é de 4,8. Considerando um lote localizado nessa zona, com dimensões de 50 m × 60 m, assinale a alternativa que indica, respectiva e corretamente, a área máxima que a projeção horizontal da edificação pode ocupar no lote e a quantidade máxima de metros quadrados que podem ser construídos no lote (somadas as áreas de todos os pavimentos), de acordo com os índices construtivos estabelecidos:

O AutoCAD apresenta diversos comandos para a elaboração de desenhos técnicos, os quais podem ser acionados de forma rápida e direta por meio de atalhos de teclado. Com base nos comandos e atalhos do software, assinale a alternativa correta:

Segundo a ABNT NBR 16636-2:2017, os estágios de execução do projeto arquitetônico para edificações consideram duas fases principais: fase de preparação e fase de elaboração e desenvolvimento de projetos técnicos. A fase de preparação reúne atividades destinadas à produção de subsídios para o desenvolvimento do projeto arquitetônico, incluindo etapas como o _____________ e o ___________. Já a fase de elaboração e desenvolvimento de projetos técnicos envolve a determinação e a representação prévias da configuração arquitetônica de edificação, concebida e desenvolvida mediante a coordenação e a orientação geral dos projetos de todos os seus elementos, dos sistemas prediais de instalações, dos componentes construtivos e da especificação dos materiais de construção, resultando no projeto completo da edificação por meio do processo de compatibilização. Nessa fase, inclui-se, entre outras etapas, o _____________.

Assinale a alternativa que preenche corretamente as lacunas no excerto:

Os levantamentos topográficos constituem procedimento técnico essencial para subsidiar a elaboração de projetos de arquitetura e urbanismo. Considerando os diferentes tipos de levantamentos e suas definições, analise as sentenças a seguir e registre V, para as verdadeiras, e F, para as falsas:

(   ) Levantamento topográfico planialtimétrico: método planimétrico acrescido da determinação altimétrica do relevo do terreno e da drenagem natural, incluindo os detalhes que são especificados de acordo com a finalidade.

(   ) Levantamento topográfico altimétrico: método que objetiva, exclusivamente, a determinação das alturas, relativas a uma superfície de referência, dos pontos de apoio e/ou dos pontos de detalhes, pressupondo-se o conhecimento de suas posições planimétricas, visando à representação altimétrica da superfície levantada.

(   ) Levantamento topográfico planimétrico: método que projeta no plano horizontal os detalhes topográficos especificados de acordo com a finalidade.

(   ) Levantamento topográfico expedito: método exploratório do terreno, com a finalidade específica de seu reconhecimento, sem prevalecerem os critérios de acurácia.

Assinale a alternativa que apresenta a sequência correta:

Durante a elaboração de um projeto arquitetônico executivo, o profissional deve representar graficamente os elementos construtivos de forma clara, padronizada e conforme as normas técnicas vigentes. A correta utilização de espessuras de linha, hachuras, convenções gráficas e distinção entre elementos em corte e em vista é fundamental para garantir a leitura adequada do desenho por todos os envolvidos na obra. Nesse contexto, analise as afirmativas a seguir:

I. Elementos cortados pelo plano de corte devem ser representados com traços mais espessos em relação aos elementos apenas projetados em vista.

II. Elementos acima do plano de corte devem ser representados com linhas mais espessas para indicar sua importância estrutural.

III. A utilização de hachuras é obrigatoria para todos os elementos construtivos, independentemente de estarem em corte ou em vista.

IV.A diferenciação entre elementos em corte, em vista e elementos ocultos pode ser feita por meio da variação de espessuras e tipos de linha.

Estão CORRETAS:

Durante a elaboração de um projeto técnico no AutoCAD, um Arquiteto necessita organizar a impressão de diferentes pranchas a partir de um único arquivo, utilizando o ambiente de Layout (Paper Space). Para isso, ele cria múltiplas viewports, cada uma configurada com escalas distintas, mantendo o modelo desenhado no Model Space. Entretanto, ao ajustar a escala de uma das viewports, ele percebe que a visualização está sendo alterada de forma indesejada ao movimentar o zoom dentro da janela.

Considerando os conceitos de Model Space, Paper Space e controle de viewports no AutoCAD, assinale a alternativa CORRETA.

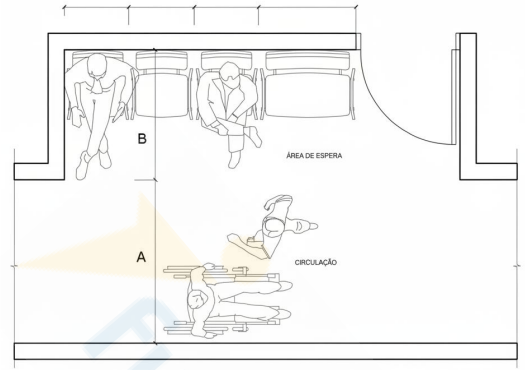

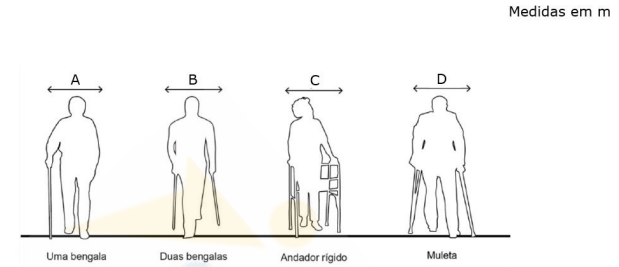

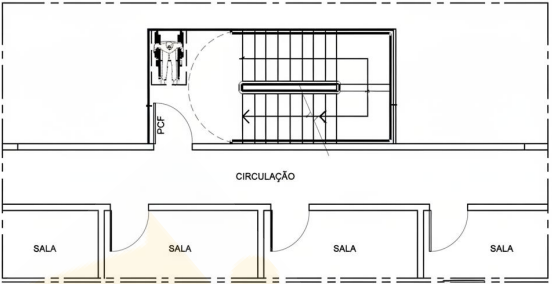

Durante o desenvolvimento de um projeto arquitetônico, o atendimento às normas de acessibilidade é fundamental para garantir o uso seguro e autônomo dos espaços por todas as pessoas. Elementos como circulação, dimensões mínimas e áreas de manobra devem ser corretamente previstos desde a concepção do projeto. Com base nisso, analise o trecho a seguir:

A circulação acessível deve possuir largura mínima de ___________, permitindo o deslocamento seguro de usuário, enquanto as áreas de manobra devem prever dimensões adequadas para ___________, garantindo a possibilidade de ______ em espaços restritos. Além disso, desníveis devem ser tratados preferencialmente com ______, assegurando ________ e continuidade de percurso para todos os usuários.

Preenche, CORRETA e respectivamente, as lacunas:

O zoneamento bioclimático brasileiro divide o território nacional em diferentes zonas climáticas, com o objetivo de orientar estratégias construtivas específicas que favoreçam o conforto térmico nas edificações. Essas diretrizes consideram fatores como temperatura, umidade, radiação solar e ventilação, indicando soluções adequadas para cada região, como tipos de vedação, cobertura, aberturas e dispositivos de sombreamento.

Considerando a elaboração de um projeto arquitetônico para a região Norte, e com base nos princípios do zoneamento bioclimático, assinale a alternativa que apresenta as soluções projetuais MAIS ADEQUADAS.
