Seja um sistema de medição de nível que envia um sinal 4-20mA para um controlador.

Qual a corrente (em mA) ele enviará quando o tanque em questão estiver a 75% da sua capacidade?

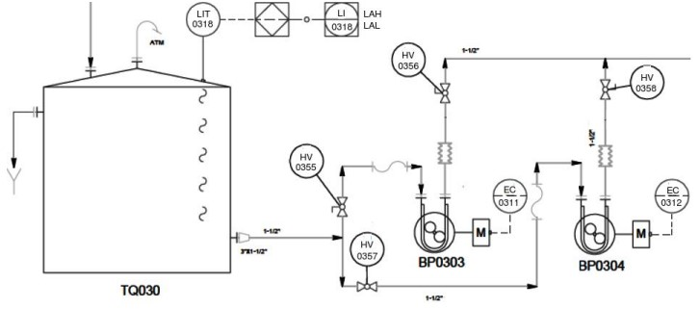

Sobre o trecho de fluxograma de processo a seguir, marque a afirmação errada:

Marque a alternativa correta:

I - Uma câmera de radiação termal infravermelha coleta a radiação infravermelha termal emitida pela superfície alvo (de onde se obtém a emitância) e sobrepõe a imagem real com a imagem térmica da superfície numa escala de cores específica.

II - Os termistores podem ser do tipo NTC ou PTC. No NTC, a resistência tende a cair com o aumento da temperatura.

III - O sensor de temperatura PT100 possui esse nome por ser constituído de platina e apresentar resistência elétrica de 100Ω à temperatura ambiente de aproximadamente 25 ºC.

IV - Pelo conhecimento do princípio da transmissão de energia via radiação eletromagnética, foi possível criar sensores de temperatura os quais conseguem realizar medições sem contato, à distância e até no vácuo, se necessário.

V - No pirômetro de radiação infravermelha, o laser é de fundamental importância na obtenção da temperatura ajudando na medição da emitância. Sem o laser, que vem no equipamento, o pirômetro não funciona.

VI - Em um termômetro de líquido de recipiente metálico, o álcool etílico se expande com o aumento da temperatura e causa a deformação do tubo de Bourdon em forma de “C”. Esta deformação pode ser convertida no movimento de um ponteiro o qual indica a temperatura.

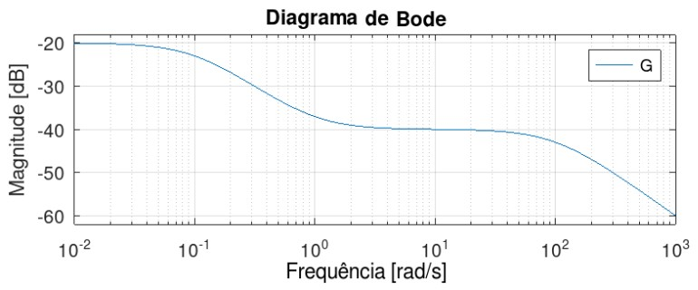

A Figura a seguir ilustra o diagrama de Bode de módulo de uma função de transferência G(s).

Marque a opção de descreve G(s):

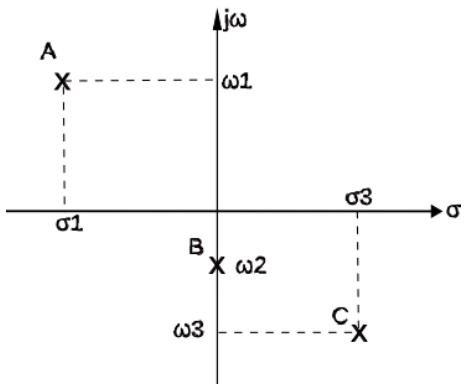

A Figura abaixo ilustra o plano de Argand-Gauss onde os pólos A, B e C (assinalados com X) se encontram representados. Esses polos são dados pela expressão s = σ + jω.

Ao se realizar a Transformada Z, em que z = e^Ts e T é o período de amostragem, o mapeamento desses polos no novo plano complexo é tal que:

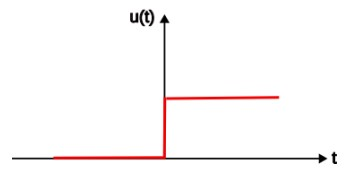

O gráfico abaixo ilustra um degrau unitário u(t).

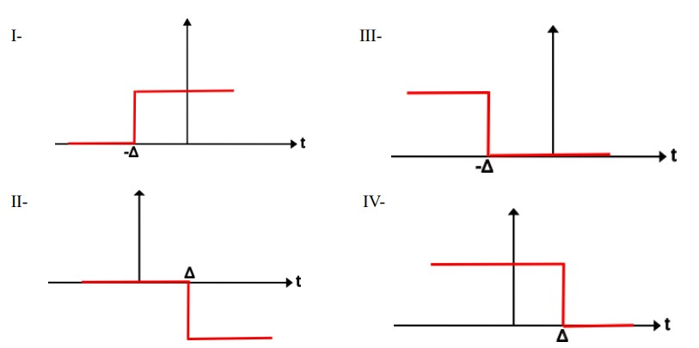

Modificações nessa função resultam em novos sinais, representados a seguir:

Marque a opção correta:

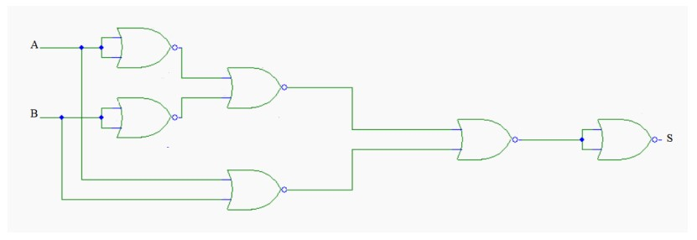

No diagrama abaixo, um circuito lógico utilizando portas lógicas NOR é utilizado para implementação da lógica de uma determinada porta lógica. Neste diagrama, A e B representam as entradas e S representa a saída. A porta lógica implementada através deste diagrama é:

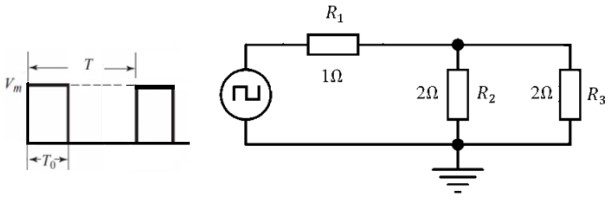

O circuito da figura a seguir é alimentado pela forma de onda pulsante apresentada com T₀ = T/3. Considerando V_m = 10V, o valor eficaz da corrente que circula no resistor R₁, em amperes, é dado por:

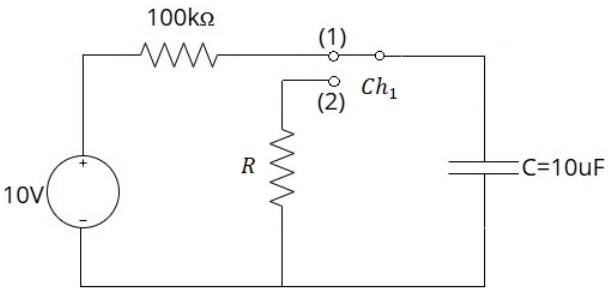

Um grupo de alunos montou o circuito abaixo para analisar a carga e descarga do capacitor C (inicialmente descarregado). No tempo t=0s, a chave está fechada na posição 1 e, após tempo t=1s, com o capacitor carregado com tensão V_c1, a chave Ch₁ é comutada para a posição 2. Desconsiderando o tempo de comutação da chave e considerando todos os elementos do circuito como ideais, o valor da resistência R para que, em t=2s, a tensão no capacitor seja de e ^-1 V_c1 é igual a:

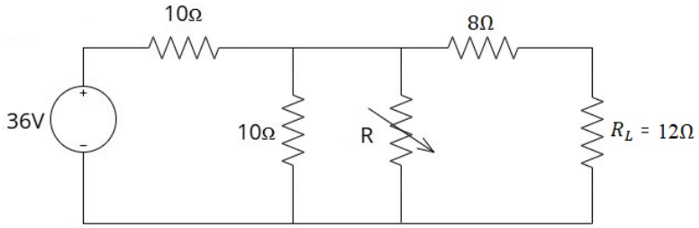

Em uma experiência de laboratório com o circuito abaixo, foi observado o maior aquecimento possível do resistor da carga R_L ao ajustar o resistor variável R. O valor de R ajustado para esta condição é igual a:
