A pneumática e a automação estão intimamente relacionadas. Em tempos atuais, a pneumática integrada a controles eletrônicos é uma das tecnologias mais utilizadas na automação industrial, permitindo a otimização de processos e sistemas industriais.

Em relação à pneumática, pode-se afirmar que:

Uma empresa necessita realizar a supervisão e controle de uma etapa de seu processo, para isso foi indicada a instalação de um Sistema de Supervisão e Aquisição de Dados (SCADA). Sobre os sistemas SCADA, é correto afirmar que:

I. SCADA é utilizado principalmente para monitorar e controlar processos industriais em tempo real, coletando dados de sensores e atuadores e permitindo a intervenção manual e a automática.

II. Os sistemas SCADA são exclusivamente projetados para ambientes de manufatura e não são adequados para aplicações em sistemas como distribuição de água e energia elétrica.

III. SCADA permite a integração de diferentes tipos de equipamentos e sistemas, fornecendo uma interface gráfica que ajuda os operadores a visualizar e analisar dados em tempo real.

IV. Embora SCADA seja essencial para monitoramento em tempo real, não possui capacidade de armazenar dados históricos, o que limita a análise de tendências e o diagnóstico de problemas.

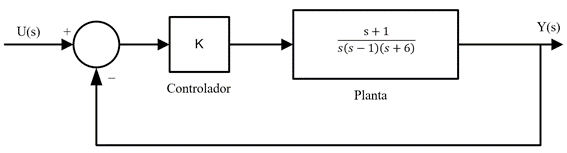

O diagrama de blocos a seguir representa uma planta de um motor de corrente contínua. Deseja-se incluir um controlador que, ao adicionar um ganho, garante a estabilidade do sistema em malha fechada. Determine a faixa de valores de ganho K, para que o sistema realimentado seja estável.

Fonte: IFSP, 2024

Um engenheiro de automação está desenvolvendo um sistema de controle para ajustar a temperatura de um forno industrial. Devido à complexidade das variações térmicas e às incertezas do processo, foi decidido utilizar um controlador fuzzy para otimizar o desempenho do sistema. Além disso, o engenheiro quer integrar técnicas de aprendizado de máquina para que o controlador possa se adaptar dinamicamente às condições do forno.

Com base nessa situação, qual das opções abaixo descreve corretamente uma vantagem da utilização de um controlador fuzzy adaptativo em comparação a um controlador fuzzy clássico?

A causa raiz de muitos fenômenos de instabilidade de tensão em sistemas de potência é o comportamento da carga.

Após uma perturbação, a demanda tende a se recuperar de diferentes formas, a depender da característica da carga atendida. Essa recuperação tende a agravar a situação da tensão em uma rede degradada. Dessa forma, a modelagem da carga, como a dos demais elementos da rede, é de grande importância nesse tipo de análise.

Com relação à modelagem de carga para estudos de estabilidade, analise as afirmativas a seguir e assinale (V) para a verdadeira e (F) para a falsa.

( ) Cargas de aquecimento controladas por termostatos apresentam uma característica favorável para a recuperação da tensão, uma vez que seu controle tende a reduzir demanda com a queda da tensão. Elas são conhecidas como cargas de impedância constante.

( ) A redução da tensão nos terminais de motores de indução fazem com que estes demandem maior corrente, acentuando assim a queda de tensão da rede. No limite, a subtensão no motor pode causar o estol, que é seu bloqueio em função de não ser capaz de atender o torque da carga em seu eixo.

( ) A dependência da carga com a frequência é geralmente considerada pela multiplicação do modelo escolhido pelo fator 1 + \( a \)_{\( f \)}(\( f \) − \( f \)₀), em que \( a \)_{\( f \)} é o parâmetro de sensibilidade à variação da frequência.

As afirmativas são, respectivamente,

O controle em malha fechada é um método de controle automático em que a ação de controle é baseada na diferença entre a saída desejada para o sistema e a saída real. O objetivo do controle é minimizar o erro entre as duas saídas. O controlador PID (Proporcional, Integral, Derivativo) é um dos controladores mais comuns usado nesse processo. Quanto à ação da componente Integral do controlador PID, ela

Considere a operação de um elevador. Quando o botão do quarto andar é pressionado enquanto a cabine se encontra no primeiro andar, o elevador se desloca com velocidade e acurácia projetadas para a segurança e o conforto do passageiro e garantido por meio de um sistema de controle. A curva de deslocamento do elevador é mostrada na figura a seguir.

NISE, Normam S. Control systems engineering. 6. ed. Publisher John Wiley. 2010 (tradução livre).

Com base nos aspectos de desempenho do sistema de controle do elevador, assinale a alternativa correta.

Julgue os próximos itens, relativos à teoria de controle.

O critério de Nyquist pode ser utilizado diretamente tanto para sistemas contínuos quanto para sistemas discretos sem qualquer modificação.

Julgue os próximos itens, relativos à teoria de controle.

Controles PID são inadequados para uso em sistemas não lineares, devido à sua estrutura linear.

Julgue os itens que se seguem, relacionados a eletrônica analógica e de potência.

Para o circuito a seguir, cujos componentes são ideais, a função de transferência é dada por \( \dfrac{V_o\left(s\right)}{V_i\left(s\right)}=-\dfrac{R_2}{R_1}\cdot\dfrac{1}{1+sR_2C}. \)
