Segundo as diretrizes estabelecidas pela ABNT NBR 16861:2020, que trata dos requisitos para representação de linhas em desenho técnico, considere que a diferenciação entre tipos e espessuras de linhas é essencial para garantir clareza, legibilidade e hierarquia visual das informações representadas. Considerando essas diretrizes, analise as afirmativas a seguir:

I.Linhas contínuas mais espessas são utilizadas para representar elementos em destaque, como contornos e arestas visíveis principais.

II.Linhas tracejadas mais finas são empregadas para indicar elementos não visíveis, contribuindo para a distinção entre diferentes planos de informação.

III.A escolha das espessuras pode variar livremente dentro de um mesmo desenho, desde que exista contraste visual entre as linhas.

IV.Linhas do tipo traço longo e ponto duplo, representam limites de encurtamento ou vistas.

É correto o que se afirma em:

Com base nos princípios de planificação de sólidos geométricos, especialmente quanto à correspondência entre faces, continuidade de arestas e sua representação no plano, analise as afirmações a seguir:

I.Uma planificação válida de um poliedro deve preservar a adjacência entre faces que compartilham arestas no sólido tridimensional, garantindo a possibilidade de recomposição do volume.

II.Em uma planificação, é admissível que faces se sobreponham parcialmente no plano, desde que todas estejam representadas.

III.A planificação de um sólido depende da possibilidade de desenvolvimento de suas superfícies, sendo viável para poliedros, mas não necessariamente para todos os sólidos com superfícies curvas.

IV.Diferentes planificações podem representar o mesmo sólido, desde que respeitem as relações de vizinhança entre faces e a integridade geométrica das arestas.

É correto o que se afirma em:

Analise as afirmações a seguir sobre a natureza, finalidade e linguagem do Desenho Técnico e assinale a alternativa correta:

Com base nas definições e classificações estabelecidas pela ABNT NBR 17006:2021 para métodos de projeção em desenho técnico, analise as afirmações a seguir. Registre V, para verdadeiras, e F, para falsas:

(   ) Na axonometria isométrica, elementos circulares situados em planos não paralelos ao plano de projeção são representados como elipses.

(   ) Na projeção oblíqua do tipo cavaleira, uma circunferência contida em uma face paralela ao plano de projeção é representada em verdadeira grandeza.

(   ) Na projeção oblíqua, elementos situados na direção de profundidade sofrem deformação, podendo alterar a forma aparente de figuras circulares.

(   ) Na representação isométrica, as cotas devem ser dispostas sempre na horizontal e na vertical, independentemente da orientação dos eixos isométricos.

(   ) Na perspectiva isométrica e na perspectiva cavaleira, os eixos de profundidade são representados com os mesmos ângulos e não requerem a aplicação de coeficiente de redução nas dimensões.

Assinale a alternativa que apresenta a sequência correta:

Com base nos princípios da percepção visual discutidos por Arnheim (2000), a organização morfológica dos objetos deve ser compreendida como um sistema estruturado de relações perceptivas. Considerando essa abordagem, analise as assertivas a seguir:

I.A forma percebida resulta da organização do todo, sendo determinada pelas relações entre os elementos e não pela simples soma de suas partes isoladas.

II.A estrutura corresponde a um sistema de forças perceptivas que organiza o campo visual, podendo incluir elementos não explicitamente visíveis, como centros e eixos induzidos.

III.A textura atua apenas como variação superficial, não interferindo na organização estrutural nem na leitura global da forma.

IV.A percepção visual tende a organizar os elementos segundo configurações mais simples e estáveis, mesmo quando o estímulo físico apresenta maior complexidade.

É correto o que se afirma em:

Com base nas diretrizes da ABNT NBR 17067:2022, que estabelece requisitos para representação de cortes e seções em desenho técnica, analise as sentenças e registre V, para verdadeiras, e F, para falsas:

(   ) O corte representa o objeto como se uma parte tivesse sido removida, podendo incluir elementos situados além do plano de corte quando necessário à compreensão.

(   ) A seção corresponde exclusivamente à representação da superfície resultante da interseção do plano de corte com o objeto.

(   ) A seção deve representar tanto os elementos interceptados pelo plano de corte quanto aqueles situados à frente dele, garantindo a leitura completa do objeto.

(   ) As áreas seccionadas devem ser indicadas por hachuras, cuja orientação e espaçamento podem variar para diferenciar partes distintas.

Assinale a alternativa que apresenta a sequência correta:

Um técnico de laboratório de maquetaria precisa executar três operações distintas em uma maquete de apresentação em escala 1/100:

1.Recortar peças de acrílico de 3 mm com geometria curvilínea complexa e alta precisão dimensional, para representar fachadas envidraçadas.

2.Unir painéis de MDF de 15 mm que comporão a base topográfica, exigindo resistência mecânica permanente e alinhamento preciso entre as peças;

3.Fixar divisórias internas em madeira balsa de 2 mm, que poderão ser reposicionadas pelo professor durante as aulas para demonstrar diferentes arranjos espaciais.

Considerando as características técnicas dos equipamentos, processos e sistemas de fixação disponíveis em um laboratório de maquetaria, assinale a alternativa que indica, na ordem apresentada, a solução técnica mais adequada para cada operação:

A escolha dos materiais na construção de maquetes envolve não apenas aspectos técnicos, mas também sua relação com a escala, a finalidade e a leitura do modelo. Considerando esses princípios, analise as assertivas a seguir:

I.A escolha do material deve considerar sua capacidade de representar relações espaciais e construtivas, sendo a fidelidade material ao objeto real um critério secundário em muitos casos.

II.Materiais rígidos e homogêneos são sempre preferíveis, pois garantem maior precisão formal independentemente da finalidade da maquete.

III.A escala da maquete influencia diretamente a escolha do material, uma vez que determinadas espessuras e texturas podem comprometer a leitura proporcional do objeto representado.

IV.Materiais de fácil manipulação, como papel e papelão, são frequentemente utilizados em etapas iniciais por permitirem rapidez de execução e experimentação formal.

É correto o que se afirma em:

A composição volumétrica em um objeto tridimensional envolve operações como adição, subtração, interseção e articulação entre formas. Considerando esses princípios, analise as assertivas a seguir:

I.A subtração volumétrica pode gerar hierarquia espacial ao evidenciar vazios que passam a estruturar a leitura do conjunto.

II.A interseção entre volumes tende a reforçar a autonomia formal de cada elemento, evitando sobreposição perceptiva.

III.A articulação entre volumes pode ocorrer por contato, sobreposição ou interpenetração, influenciando a continuidade espacial.

IV.A adição volumétrica implica necessariamente repetição modular uniforme, garantindo unidade formal.

É correto o que se afirma em:

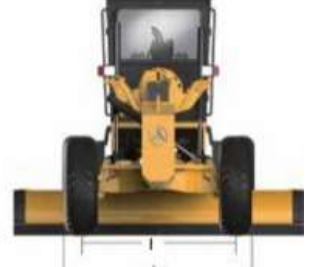

De acordo com a NBR 17006:2021, que trata dos requisitos para representação dos métodos de projeção em desenho técnico, considere um desenho elaborado por meio de projeções ortogonais no sistema do primeiro diedro, no qual o objeto encontra-se entre o observador e os planos de projeção. Após o rebatimento dos planos sobre o plano de desenho, as vistas são organizadas em relação à vista frontal (VF). Considerando esse sistema de representação, assinale a alternativa correta:
