Durante uma atividade de manutenção em um padrão de entrada da Celesc, em uma instalação elétrica com nível de tensão de 380 Vca e corrente de curto-circuito estimada em 10 kA, a técnica eletricista Beatriz Garcia foi responsável por realizar medições e ensaios para verificar as condições de funcionamento do sistema. Para isso, utilizou instrumentos como multímetro, alicate amperímetro, megômetro e terrômetro, avaliando grandezas como tensão, corrente, resistência, continuidade e isolamento, além de analisar as condições do aterramento e interpretar os resultados obtidos. Ao utilizar o multímetro para realizar uma medição de tensão na rede de 380 Vca e após realizar a inspeção inicial do equipamento (pré-medição), Beatriz verificou que o instrumento possuía escala de até 600 Vca e classificação de segurança CAT IV para essa faixa. Com base na avaliação do equipamento e nas características da instalação, Beatriz tomou uma decisão. Assinale a alternativa que representa a decisão mais adequada tomada por ela:

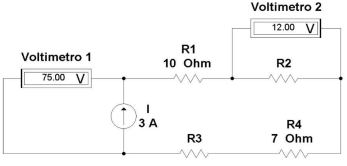

A Lei de Ohm e as Leis de Kirchhoff são fundamentos essenciais para a análise de circuitos elétricos, sendo amplamente utilizadas no estudo e na prática da eletrotécnica e da eletrônica. A Lei de Ohm estabelece a relação básica entre tensão, corrente e resistência em um circuito, permitindo calcular uma dessas grandezas quando as outras são conhecidas. Já as Leis de Kirchhoff ampliam essa análise para circuitos mais complexos. A Lei das Correntes de Kirchhoff (LCK) afirma que a soma das correntes que entram em um nó é igual à soma das correntes que saem, refletindo o princípio da conservação de cargas elétricas. Por sua vez, a Lei das Tensões de Kirchhoff (LTK) estabelece que a soma algébrica das tensões em uma malha fechada é igual a zero, baseada na conservação da energia. Em conjunto, essas leis permitem analisar circuitos com múltiplas fontes e elementos, sendo indispensáveis para o estudo de redes elétricas, sistemas eletrônicos e instalações elétricas em geral. Considere o circuito a seguir e assinale a alternativa que representa corretamente a potência no resistor R3:

As grandezas luminosas são fundamentais para o correto dimensionamento de sistemas de iluminação, especialmente em projetos prediais, industriais e de iluminação pública, garantindo conforto visual, eficiência energética e atendimento às normas técnicas. Com base nesse tema, analise as afirmações a seguir:
I.O fluxo luminoso (medido em lux) representa a quantidade total de luz emitida por uma fonte.
II.A iluminância (medida em lúmens) expressa a quantidade de fluxo luminoso que incide sobre uma determinada superfície.
III.O Índice de Reprodução de Cor (IRC) avalia a fidelidade com que as cores dos objetos são percebidas sob determinada fonte luminosa.
IV.A eficiência luminosa indica o quanto de energia elétrica é convertida em energia fotovoltaica.
É correto o que se afirma em:

Durante inspeção de rotina em painel elétrico de uma elevatória do SAMAE, o técnico eletricista utiliza um megômetro para medir a resistência de isolamento do cabo de alimentação de um motor de 4 kV. O resultado obtido é de 50 M Ω. Considerando os critérios técnicos de avaliação de isolamento elétrico, a interpretação correta desse resultado e a conduta adequada são:

O técnico eletricista Mário Lima foi incumbido de selecionar um motor de indução trifásico de 50CV, 380 Vca, para acionar uma bomba responsável pelo recalque de água da represa do Ribeirão Garcia até a ETA III, do SAMAE de Blumenau. Considerando a preocupação do SAMAE com o uso racional da energia elétrica, o técnico deve escolher o motor mais eficiente para a aplicação. Sabe-se que o rendimento do motor é uma das principais características relacionadas à eficiência energética. Para isso, Mário dispõe de cinco motores com as seguintes características:
Motor 1: Potência em CV: 50 Fator de potência: 0,85 Corrente nominal: 69,2A
Motor 2: Potência em CV: 50 Fator de potência: 0,90 Corrente nominal: 67,2A
Motor 3: Potência em CV: 50 Fator de potência: 0,77 Corrente nominal: 80,0A
Motor 4: Potência em CV: 50   Fator de potência: 0,94 Corrente nominal: 68,8A
Motor 5:
Potência em CV: 50 Fator de potência: 0,88 Corrente nominal: 70,5A
Informações complementares:
\(\mathrm{In} = \dfrac{P}{V \times \sqrt{3} \times n \times \cos \varphi}\)

Considerando que todos os motores possuem a mesma potência nominal, assinale a alternativa que representa o motor mais adequado a ser escolhido por Mário, desconsiderando quaisquer outros fatores de influência e considerando exclusivamente o motor com maior rendimento:

A NR-10 − Segurança em Instalações e Serviços em Eletricidade é uma norma regulamentadora fundamental no contexto da engenharia elétrica e da atuação de técnicos e eletricistas, pois estabelece diretrizes e requisitos mínimos para garantir a segurança e a saúde dos trabalhadores que interagem com instalações elétricas. Um dos pontos de grande relevância dentro da norma é o tratamento dado à segurança em projetos elétricos, que visa assegurar que os riscos sejam eliminados ou minimizados ainda na fase de concepção das instalações. Nesse sentido, com base no que a NR-10 preconiza sobre segurança em projetos, assinale a alternativa correta:

Em uma estação elevatória de esgoto do SAMAE, um motor de indução trifásico de 15 cv aciona uma bomba centrífuga e opera com inversor de frequência para controle de vazão. O operador relata que, ao reduzir a frequência de 60 Hz para 30 Hz para diminuir a vazão, a bomba passou a apresentar vibração anormal e o motor aqueceu acima do esperado. Considerando os fundamentos de acionamentos com inversores de frequência, a causa mais provável e a conduta adequada são:

Um técnico eletricista do SAMAE foi designado para trocar um contator defeituoso em painel de comando de bomba em ambiente úmido. Ao chegar ao local, verifica que o disjuntor geral do painel está desligado, mas não há etiqueta de bloqueio nem cadeado instalados. O operador da elevatória informa que comunicou verbalmente ao colega de outro turno para não ligar o painel. A conduta tecnicamente correta antes de iniciar a intervenção é:

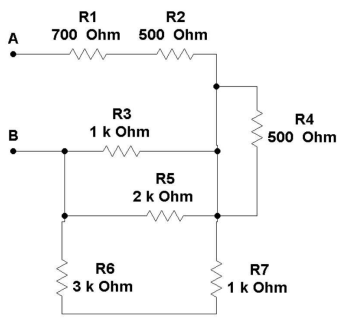

Em circuitos elétricos, a associação de resistores é uma técnica fundamental utilizada para ajustar valores de resistência conforme a necessidade de cada aplicação. Em sistemas práticos, raramente um único resistor atende exatamente às especificações de corrente, tensão ou potência, sendo comum a combinação de vários resistores em série, paralelo ou em configurações mistas. Na associação em série, as resistências se somam, resultando em maior oposição à passagem da corrente, enquanto na associação em paralelo ocorre a divisão da corrente entre os ramos, reduzindo a resistência equivalente do circuito. Esse conceito é amplamente aplicado no dimensionamento de circuitos eletrônicos, divisores de tensão, limitação de corrente e adaptação de cargas. Analise o circuito a seguir e assinale a alternativa que representa o valor correto da resistência equivalente entre os pontos A e B:
