Um engenheiro mecânico precisa definir a pressão de abertura da válvula de segurança (PSV) de um vaso de pressão cilíndrico, cujo casco possui as seguintes características na condição corroída: Espessura de parede (t): 10 mm; Raio interno (R): 494 mm; Tensão admissível do material (S): 120 Mpa; e Eficiência de junta (η): 1,0, considerando que todas as soldas de topo que retém pressão passaram por Radiografia Total. De acordo com a NR-13, a válvula de segurança não pode ser ajustada com uma pressão de abertura superior à Pressão Máxima de Trabalho Admissível (PMTA).
Para o cálculo da pressão máxima, utilize a fórmula da ASME (Seção VIII) e considere um limite máximo de pressão para a válvula de segurança igual a 2/3 de Pressão Máxima de Trabalho Admissível (PMTA).
Pressão máxima (ASME): P =
Assinale a alternativa que apresenta CORRETAMENTE a PMTA do casco e a pressão máxima de ajuste da válvula:

Um eixo rotativo usinado em aço foi projetado para suportar um milhão de ciclos sob um regime de tensões alternantes. A resistência à tração (S_ut) é igual a 600 MPa, a resistência ao escoamento (S_y) é igual a 480 MPa e o limite de resistência à fadiga (Se’) é igual a 300 MPa (sem considerar os fatores modificadores de resistência). Ao se considerar todos os fatores de Marin, há uma redução de 40% no limite de resistência à fadiga. A tensão alternante nominal é igual a 60 MPa e o fator de concentração de tensão em fadiga (K_f), no ponto crítico utilizado para os cálculos, é igual a 1,5.
Assinale a alternativa CORRETA, na qual estão apresentados os valores do limite da resistência à fadiga corrigido (S_e) e o valor do coeficiente de segurança para fadiga (n_f) para um regime de vida infinita.

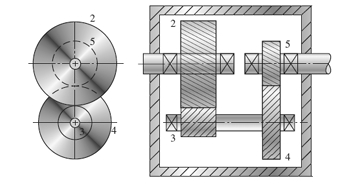

Considere o esquema representativo de uma caixa de transmissão composta por engrenagens cilíndricas de dentes helicoidais, todas manufaturadas com o mesmo módulo. O número de dentes das engrenagens 2, 3 e 4 são 96, 16 e 80, respectivamente. Considere a Engrenagem 2 acoplada ao eixo de um motor elétrico que entrega um torque de entrada igual a 15 N m.
                                                     Fonte: Adaptado de Budynas & Nisbett (2011).

Assinale a alternativa que apresenta CORRETAMENTE o número de dentes da Engrenagem 5 e o valor do torque no eixo de saída da caixa de transmissão:

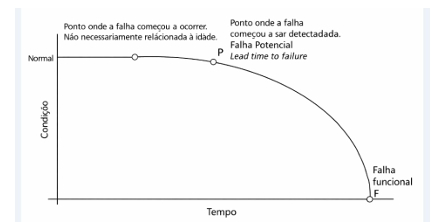

Considere a curva P-F apresentada na figura a seguir.

Fonte: Adaptado de Kardec e Nascif (2009).

Instruções: Analise as duas asserções a seguir e a relação estabelecida entre elas.

Asserção I: Na gestão da manutenção mecânica, a implementação da manutenção preditiva permite que a equipe técnica intervenha no ativo exatamente no intervalo compreendido entre o ponto P (falha potencial) e o ponto F (falha funcional) da Curva PF.

PORQUE

Asserção II: A Curva PF representa graficamente a queda no desempenho de um componente ao longo do tempo, e o monitoramento de “sintomas” (como vibração, temperatura ou análise de óleo) permite identificar o início da degradação antes que o equipamento perca sua função primária.

A respeito dessas asserções, assinale a alternativa CORRETA:

Em conformidade com a Norma Regulamentadora 13 (NR-13), a Válvula de Segurança (PSV) é um dispositivo de proteção essencial e obrigatório em caldeiras. Sua função primária é a mitigação de riscos de sobrepressão, salvaguardando a integridade estrutural do equipamento e a vida dos colaboradores envolvidos na operação.
No processo de revisão do plano de manutenção de uma caldeira flamotubular, utilizou-se a ferramenta FMEA (Análise de Modos e Efeitos de Falha) para avaliar a criticidade da Válvula de Segurança (PSV).

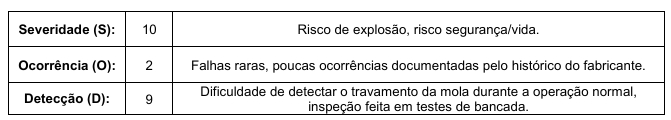

Ao considerar o modo de falha "Travamento da válvula na posição fechada", a equipe técnica atribuiu os seguintes índices, considerando uma escala de 1 a 10:

Considerando o Número de Prioridade de Risco (NPR) e as estratégias da Manutenção Centrada em Confiabilidade (MCC), assinale a alternativa CORRETA:

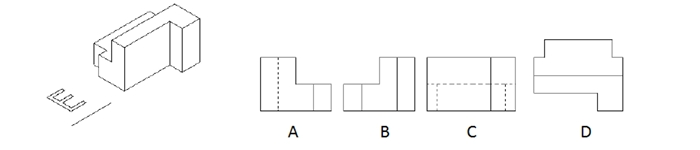

Sendo “E” a indicação da vista lateral esquerda, as projeções A, B, C e D, representam, respectivamente:


Projeções ortogonais. Fonte: CATAPAN (2025).

O espaço condicionado com o sistema de duplo duto da figura abaixo apresenta uma carga térmica de aquecimento de 10 kW e uma carga sensível de resfriamento de 5 kW. O espaço deve ser mantido a 25°C e as temperaturas nos dutos frio e quente são de 10°C e 45°C, respectivamente. Se o ar de retorno é de 25°C, quais serão as taxas de aquecimento e de resfriamento, se a condição parcial de carga de resfriamento for de 5 kW? Considere o calor específico do ar igual a 1,0 kJ/(kg K).


Sistema de duplo duto. Fonte: Adaptado de ALVAREZ (2019).


Assinale a alternativa CORRETA:

Considere a seguinte definição:
“Carga térmica é quantidade de calor sensível e latente, geralmente expressa em BTU/h ou kcal/h, que deve ser retirada ou colocada no recinto a fim de proporcionar as condições de conforto desejadas.”
(CREDER, H. Instalações de ar condicionado. Rio de Janeiro, RJ: Livros Técnicos e Científicos Editora S.A., 2004. 326 p)
Assinale a alternativa que apresenta um meio pelo qual NÃO é possível introduzir diretamente a carga térmica no recinto em que se deseja condicionar:

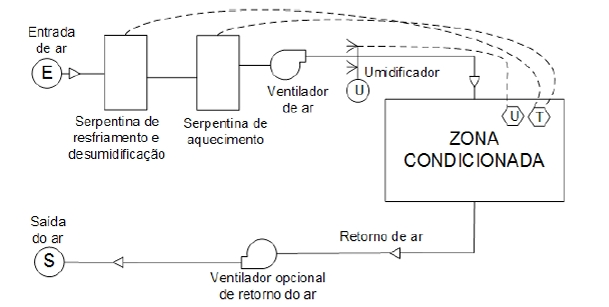

O sistema de condicionamento de ar representado na figura abaixo é o:

Sistema de condicionamento de ar. Fonte: ALVAREZ (2019).

Relacione os instrumentos de medição com suas respectivas aplicações e assinale a alternativa CORRETA:

(   ) Densímetro
(   )  Fotômetro
(   ) Micrômetro
(   ) Multímetro
(   ) Frequencímetro
(   ) Higrômetro
(   ) Hidrômetro

1 - Grandezas elétricas
2 - Volume de líquidos
3 - Intensidade luminosa
4 - Comprimento
5 - Frequência de um sinal
6 - Massa específica em líquidos
7 - Umidade de gases
