Um comando do AutoCAD 2020 foi empregado em um objeto, levando-o do estado inicial (ANTES) para o estado posterior (DEPOIS). Assim, qual comando é capaz de realizar a mudança apresentada, ilustrada na imagem abaixo?

Um Engenheiro elaborou um relatório sobre um sistema de aterramento TN-C-S que não estava normativamente adequado. Em seu relatório diagnostico o profissional descreveu as características do sistema de aterramento, sendo que um ou mais itens apresentam erros de projeto, de acordo com as diretrizes da NBR 5410:

I. O condutor PEN foi seccionado por meio de um dispositivo de proteção ao longo da instalação.

II. O condutor neutro (N) e o condutor de proteção (PE) foram interligados em mais de um ponto após a separação do condutor PEN.

III. O condutor de proteção (PE) foi conectado a uma haste de aterramento local, independente do sistema de aterramento da fonte.

Pode-se afirmar que NÃO estão de acordo com as diretrizes da NBR 5410:

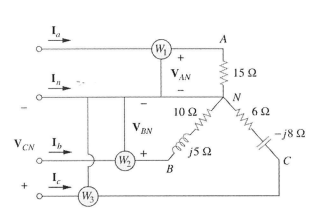

O método dos três wattímetros pode ser aplicado para mensurar a potência elétrica em circuitos trifásicos. Um Engenheiro conectou os três dispositivos de mensuração de potência, W₁, W₂ e W₃, conforme o esquema ilustrativo apresentado abaixo:

Considerando V_BN igual a 100\( ∠ \)120° V e I_b igual a 8,94\( ∠ \)93,44° A, em qual faixa de valores a potência medida pelo wattímetro W₂ se encontra?

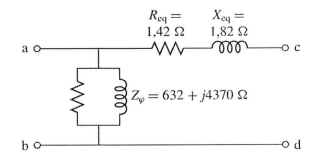

O circuito equivalente "L" de um transformador monofásico 2400:240 V, cuja potência nominal é igual a 50 kVA, é apresentado na imagem abaixo. As impedâncias estão referidas ao lado de alta tensão, cujos terminais são representados pelas letras a e b:

Sobre esse transformador, analise as assertivas a seguir, julgando-as V, se Verdadeiras, ou F, se Falsas:

( ) A impedância Z_{\( \phi \)} representa as perdas por efeito Joule nos enrolamentos do transformador.

( ) Se o transformador operar a plena carga, em fator de potência unitário, com uma tensão de 2.400 V aplicada ao enrolamento primário, a tensão medida no enrolamento secundário, entre os terminais c e d, será inferior a 95% da tensão nominal.

( ) R_eq e X_eq representam as perdas por histerese e correntes parasitas no núcleo do transformador.

Qual alternativa preenche, CORRETAMENTE, de cima para baixo, os parênteses acima?

A construção de uma usina hidrelétrica no Brasil requer estudos detalhados de impacto ambiental, a fim de clarificar possíveis impactos biológicos e antrópicos oriundos da obra. O processo de licenciamento é denominado trifásico, visto que há três licenças a serem emitidas durante o curso do projeto.

Nesse sentido, qual licença é concedida na fase preliminar de planejamento do empreendimento, aprovando sua localização, concepção e viabilidade ambiental?

As alternativas que seguem apresentam afirmações relacionadas ao desenvolvimento cultural do Município, conforme o que traz a Lei Orgânica. A partir disso, analise as alternativas e assinale a que apresenta informação que é considerada INCORRETA.

Tem-se que após cada período de doze meses de vigência da relação entre o Município e o servidor, terá este direito a férias, em proporções conforme as constantes de quantos dos seguintes itens, conforme Regime Jurídico dos Servidores Públicos do Município? I. Dezoito dias corridos, quando houver tido de quinze a vinte e três faltas; II. Trinta dias corridos, quando não houver faltado ao serviço mais de cinco vezes; IIІ. Vinte e quatro dias corridos, quando houver tido de seis a quatorze faltas.

É determinado pela Lei Orgânica que o Município deve levar às comunidades rurais, na forma da lei, cursos de treinamento básico, visando à melhoria da qualidade de vida do homem do campo. Nesse sentido, a localização das escolas municipais na zona rural deve levar em consideração o que consta em quantos dos seguintes itens? I. O número de alunos da região; II. A capacidade dos habitantes de pagar pelo ensino público; III. A distância de outras escolas similares.

Pode-se afirmar que o ensino será ministrado com base em princípios como a igualdade de condições para acesso e permanência na escola, e a liberdade de aprender, ensinar, pesquisar e divulgar o pensamento, a arte e o saber, bem como:

I. Pluralismo de ideias e de concepções pedagógicas, religiosas e coexistência de instituições públicas e privadas de ensino.

II. Gestão democrática do ensino público.

Acerca das assertivas, pode-se afirmar que, conforme Lei Orgânica:

A Lei Orgânica traz que caso o Prefeito não envie o projeto de orçamento anual no prazo legal, _____ adotará como projeto de lei orçamentária a lei do orçamento em vigor, com a correção das respectivas rubricas pelos índices oficiais da inflação verificada nos doze meses imediatamente anteriores a trinta de outubro.

Preenche CORRETAMENTE a lacuna:
